BMS là gì? Cấu trúc, nguyên lý hoạt động và ứng dụng

Trong các công trình hiện đại, hệ thống điều hòa, chiếu sáng, điện và năng lượng cần được giám sát và phối hợp để vận hành hiệu quả. BMS (Building Management System) được sử dụng để quản lý và giám sát các hệ thống kỹ thuật trong công trình từ một nền tảng thống nhất.

Vậy BMS là gì, hoạt động như thế nào và khác gì với Smart Home? Bài viết dưới đây giúp hiểu rõ cấu trúc, nguyên lý hoạt động và phạm vi ứng dụng của BMS.

BMS là gì?

BMS là viết tắt của Building Management System, nghĩa là hệ thống quản lý tòa nhà. Đây là hệ thống gồm phần cứng và phần mềm được sử dụng để giám sát, điều khiển và quản lý các hệ thống kỹ thuật trong công trình.

BMS có thể thu thập những dữ liệu như nhiệt độ, độ ẩm, trạng thái thiết bị, điện năng tiêu thụ hoặc cảnh báo sự cố. Người vận hành có thể theo dõi các thông tin này trên giao diện giám sát, thiết lập lịch hoạt động và thực hiện các lệnh điều khiển theo yêu cầu.

BMS không phải là một thiết bị riêng lẻ. Một hệ thống hoàn chỉnh có thể bao gồm cảm biến, thiết bị đo, bộ điều khiển, thiết bị chấp hành, mạng truyền thông và phần mềm quản lý.

BMS hoạt động như thế nào?

Nguyên lý hoạt động của BMS có thể hình dung theo chuỗi:

Cảm biến và thiết bị đo → Bộ điều khiển → Mạng truyền thông → Phần mềm BMS → Giao diện giám sát

Cảm biến thu thập dữ liệu từ môi trường hoặc thiết bị, chẳng hạn nhiệt độ, độ ẩm, áp suất hoặc trạng thái vận hành. Dữ liệu được đưa đến bộ điều khiển để xử lý theo các quy tắc đã được thiết lập.

Khi có điều kiện phù hợp, bộ điều khiển gửi lệnh đến thiết bị chấp hành để thay đổi trạng thái hoặc thông số vận hành. Đồng thời, dữ liệu được truyền về phần mềm BMS để người vận hành theo dõi, lưu trữ, thiết lập lịch và nhận cảnh báo khi có bất thường.

Ví dụ, khi nhiệt độ trong một khu vực thay đổi, cảm biến ghi nhận giá trị mới và gửi dữ liệu đến bộ điều khiển. Hệ thống có thể xử lý dữ liệu này để điều chỉnh hoạt động của hệ thống HVAC theo cấu hình đã được thiết lập.

Tùy kiến trúc, hệ thống BMS có thể sử dụng máy chủ tại chỗ hoặc các mô hình triển khai khác nhau. Vì vậy, không phải mọi hệ thống BMS đều có cấu trúc phần cứng hoàn toàn giống nhau.

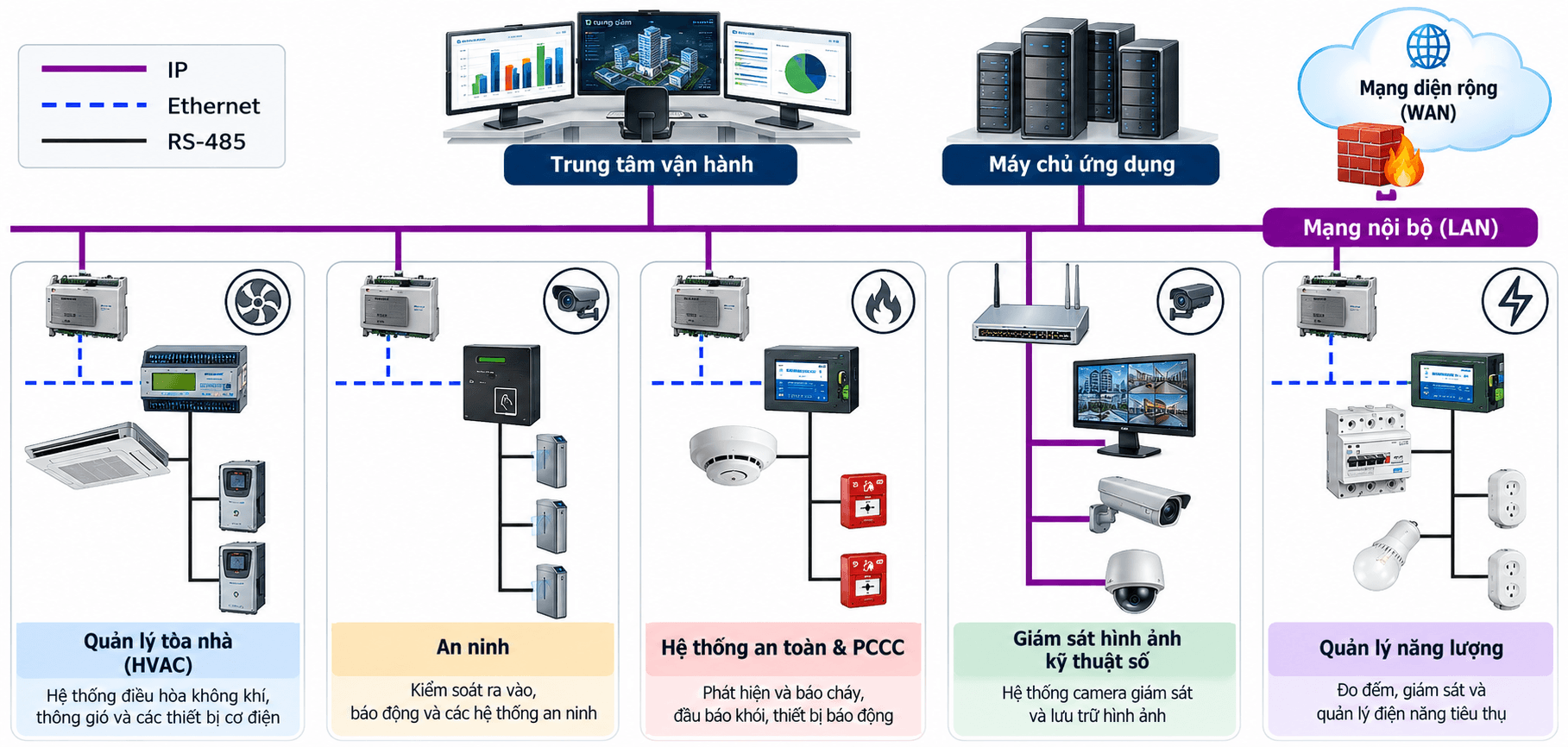

Hệ thống BMS gồm những thành phần nào?

Cảm biến và thiết bị đo

Đây là lớp thu thập dữ liệu từ công trình, bao gồm cảm biến nhiệt độ, độ ẩm, chất lượng không khí, công tơ điện và nhiều thiết bị đo khác.

Bộ điều khiển

Bộ điều khiển tiếp nhận dữ liệu, xử lý theo chương trình đã thiết lập và gửi lệnh đến các thiết bị cần điều khiển. Trong BMS, bộ điều khiển DDC thường được sử dụng cho các tác vụ điều khiển tự động.

Thiết bị chấp hành

Thiết bị chấp hành nhận lệnh từ bộ điều khiển để thay đổi trạng thái hoặc thông số hoạt động, chẳng hạn điều chỉnh van, quạt hoặc thiết bị đóng cắt.

Mạng truyền thông

Các thiết bị trao đổi dữ liệu thông qua những giao thức và chuẩn kết nối phù hợp với kiến trúc công trình.

Phần mềm và giao diện giám sát

Phần mềm BMS tập trung dữ liệu từ các hệ thống, giúp theo dõi trạng thái thiết bị, cảnh báo, xu hướng dữ liệu, lịch vận hành và các thông tin quản lý khác.

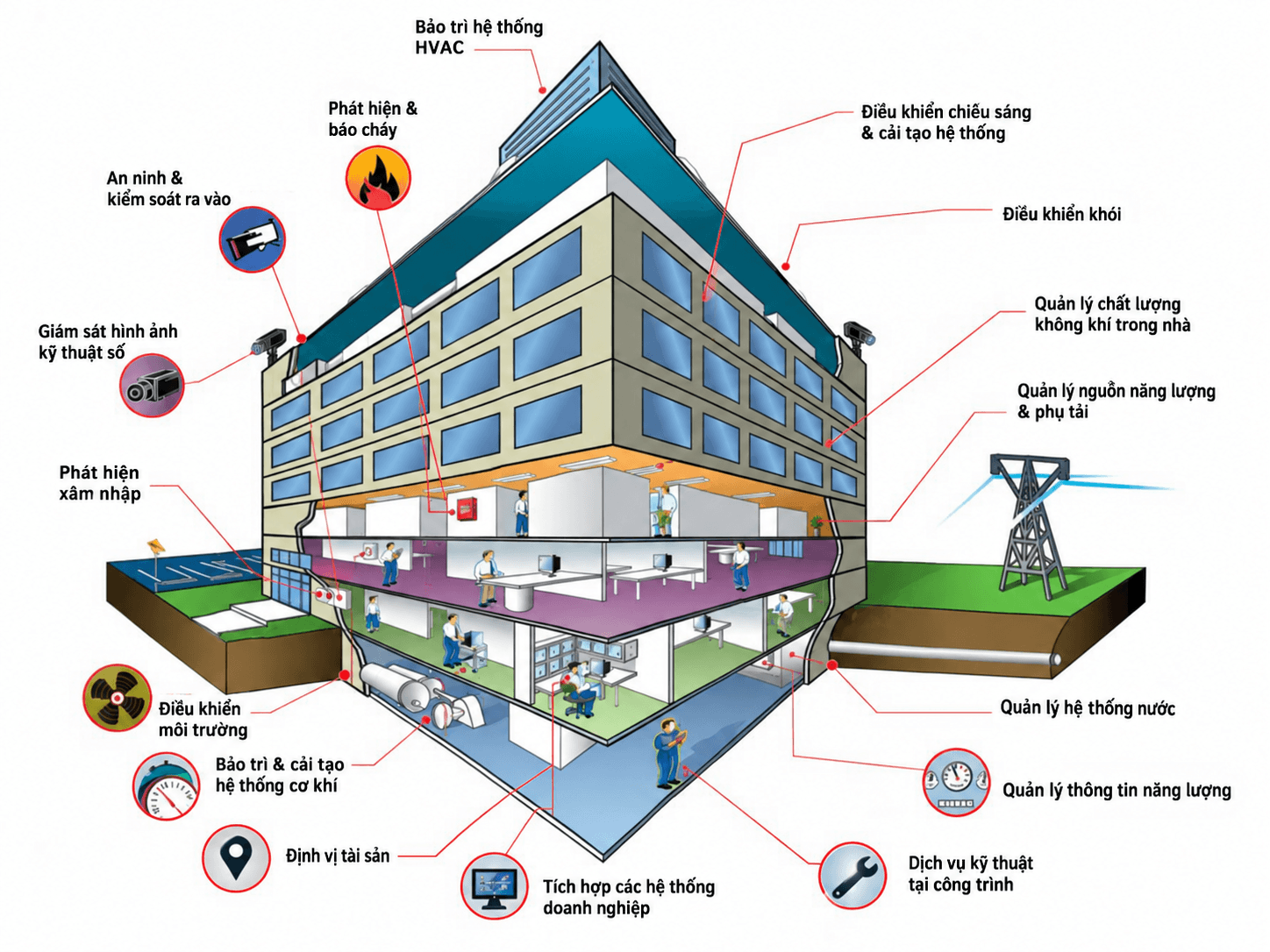

BMS quản lý những hệ thống nào?

Phạm vi của BMS phụ thuộc vào thiết kế và yêu cầu của từng công trình.

Hệ thống HVAC

HVAC là hệ thống sưởi, thông gió và điều hòa không khí. Đây là một trong những nhóm hệ thống thường được tích hợp với BMS, bao gồm AHU, FCU, Chiller, quạt, bơm, van và các thiết bị liên quan.

BMS có thể giám sát nhiệt độ, độ ẩm, trạng thái thiết bị và lịch vận hành để hỗ trợ điều khiển HVAC.

Hệ thống chiếu sáng

BMS có thể giám sát và điều khiển hệ thống chiếu sáng theo khu vực, lịch hoạt động hoặc các điều kiện được thiết lập.

Hệ thống điện và năng lượng

BMS có thể thu thập dữ liệu từ công tơ và thiết bị đo để theo dõi điện năng tiêu thụ, công suất và trạng thái vận hành.

Các hệ thống kỹ thuật khác

Tùy thiết kế, BMS có thể tích hợp thêm nhiều hệ thống khác thông qua giao thức hoặc giao diện kết nối phù hợp. Do đó, không phải mọi hệ thống BMS đều trực tiếp điều khiển cùng một tập hợp thiết bị.

Các giao thức và chuẩn kết nối thường dùng trong BMS

Khả năng kết nối và tích hợp là yếu tố quan trọng trong một hệ thống BMS.

Một công trình có thể sử dụng nhiều chuẩn và giao thức đồng thời, tùy hệ thống cần tích hợp và thiết kế kỹ thuật.

Một số nền tảng BMS phổ biến

Trên thị trường có nhiều nền tảng BMS được phát triển bởi các hãng công nghệ tòa nhà lớn, trong đó có:

Siemens Desigo CC

Desigo CC là nền tảng quản lý tòa nhà của Siemens, hỗ trợ giám sát và tích hợp HVAC, chiếu sáng, an toàn cháy và an ninh trên cùng một hệ thống.

Schneider Electric EcoStruxure Building Operation

Đây là nền tảng quản lý và tự động hóa tòa nhà của Schneider Electric, hướng đến việc tích hợp và giám sát nhiều hệ thống kỹ thuật.

Johnson Controls Metasys

Metasys là nền tảng tự động hóa tòa nhà của Johnson Controls, được sử dụng để giám sát và điều khiển các hệ thống trong công trình.

Honeywell Enterprise Buildings Integrator

Honeywell Enterprise Buildings Integrator (EBI) là nền tảng tích hợp nhiều lĩnh vực vận hành tòa nhà, bao gồm quản lý tòa nhà, an toàn cháy và an ninh.

BMS khác gì Smart Home?

BMS và Smart Home đều sử dụng công nghệ tự động hóa nhưng có mục tiêu khác nhau.

BMS và Smart Home không phải hai hệ thống hoàn toàn tách biệt. Một công trình có thể kết hợp quản lý hệ thống kỹ thuật với các chức năng tự động hóa phục vụ người sử dụng.

KNX có thể được sử dụng để triển khai tự động hóa cho cả nhà ở và tòa nhà. Trong Smart Home, KNX có thể điều khiển chiếu sáng, rèm, HVAC, cảm biến và quản lý năng lượng; trong Building Automation, KNX có thể tham gia vào kiến trúc điều khiển và tích hợp của công trình.

BMS có phù hợp với biệt thự cao cấp không?

Không phải biệt thự nào cũng cần triển khai BMS theo mô hình của một tòa nhà thương mại. Việc lựa chọn kiến trúc điều khiển cần dựa trên quy mô hệ thống kỹ thuật, mức độ tích hợp và yêu cầu sử dụng thực tế.

Với những biệt thự có nhiều khu vực chiếu sáng, HVAC, rèm, quản lý năng lượng và các hệ thống kỹ thuật khác, kiến trúc tự động hóa có thể được thiết kế ở mức độ tích hợp cao hơn.

Trong trường hợp này, KNX có thể đảm nhiệm việc điều khiển và tự động hóa thiết bị, trong khi nền tảng Smart Home như Savant có thể cung cấp giao diện và trải nghiệm điều khiển thống nhất cho gia chủ. Cách tiếp cận cần được lựa chọn theo kiến trúc thực tế của từng công trình.

Câu hỏi thường gặp về BMS

BMS là viết tắt của từ gì?

BMS là viết tắt của Building Management System, nghĩa là hệ thống quản lý tòa nhà.

BMS dùng để làm gì?

BMS được sử dụng để giám sát, điều khiển, tự động hóa và quản lý dữ liệu của các hệ thống kỹ thuật trong công trình.

BMS có điều khiển HVAC không?

Có. HVAC là một trong những hệ thống thường được tích hợp với BMS, bao gồm các thiết bị như AHU, FCU, Chiller, quạt và bơm.

BMS có giống Smart Home không?

Không hoàn toàn. BMS tập trung nhiều hơn vào quản lý và vận hành các hệ thống kỹ thuật của công trình, trong khi Smart Home chú trọng đến tự động hóa và trải nghiệm của người sử dụng. Hai kiến trúc vẫn có thể được tích hợp trong những công trình phù hợp.

Kết luận

BMS (Building Management System) là hệ thống quản lý và giám sát các hệ thống kỹ thuật trong công trình, thường liên quan đến HVAC, chiếu sáng, điện và năng lượng. Hệ thống kết hợp thiết bị hiện trường, bộ điều khiển, mạng truyền thông và phần mềm để thu thập dữ liệu và thực hiện các chức năng giám sát, điều khiển.

Trong các công trình cao cấp, BMS không nhất thiết phải được triển khai theo mô hình tòa nhà thương mại. Kiến trúc tự động hóa có thể kết hợp các công nghệ như KNX và nền tảng Smart Home phù hợp để tạo ra hệ thống vận hành ổn định, linh hoạt và thuận tiện cho người sử dụng.
