DALI-2 là gì? Tìm hiểu giao thức điều khiển chiếu sáng kỹ thuật số

Trong một hệ thống chiếu sáng thông thường, công tắc chủ yếu dùng để bật hoặc tắt đèn. Khi công trình có nhiều khu vực và nhu cầu sử dụng khác nhau, cách điều khiển này trở nên hạn chế. Người dùng có thể cần điều chỉnh độ sáng, điều khiển từng nhóm đèn, tạo kịch bản hoặc tự động thay đổi ánh sáng theo điều kiện thực tế.

DALI-2 được phát triển cho những nhu cầu đó. Đây là phiên bản mới của DALI dành cho điều khiển chiếu sáng kỹ thuật số, đồng thời là tên của chương trình chứng nhận do DALI Alliance quản lý. Công nghệ này cho phép các thiết bị trong hệ thống trao đổi dữ liệu hai chiều và điều khiển theo địa chỉ.

DALI-2 là gì?

DALI-2 là phiên bản mới của giao thức DALI dành cho điều khiển chiếu sáng kỹ thuật số. DALI cho phép các thiết bị chiếu sáng giao tiếp hai chiều thông qua đường truyền DALI, với các yêu cầu kỹ thuật được quy định trong bộ tiêu chuẩn IEC 62386.

DALI-2 cũng là tên của chương trình chứng nhận sản phẩm do DALI Alliance xây dựng và duy trì. So với DALI phiên bản 1, DALI-2 mở rộng phạm vi chuẩn hóa sang các thiết bị điều khiển như bộ điều khiển ứng dụng và thiết bị đầu vào, đồng thời tăng cường quy trình kiểm thử và xác minh.

DALI-2 hướng đến khả năng tương tác tốt hơn giữa các sản phẩm từ nhiều nhà sản xuất. Tuy nhiên, khả năng phối hợp thực tế vẫn cần được kiểm tra theo từng thiết bị và cấu hình.

DALI-2 hoạt động như thế nào?

Hãy hình dung một phòng khách có đèn âm trần, đèn trang trí và cảm biến hiện diện. Khi người dùng nhấn nút hoặc cảm biến phát hiện có người, thông tin được đưa vào hệ thống. Bộ điều khiển ứng dụng xử lý thông tin rồi gửi lệnh đến thiết bị điều khiển nguồn sáng.

Một hệ thống DALI-2 thường gồm bốn nhóm thành phần chính.

Thiết bị điều khiển nguồn sáng là thành phần trực tiếp thực hiện việc điều khiển nguồn sáng. Bộ điều khiển LED là ví dụ phổ biến.

Thiết bị đầu vào cung cấp thông tin cho hệ thống, chẳng hạn nút nhấn, công tắc, cảm biến hiện diện và cảm biến ánh sáng.

Bộ điều khiển ứng dụng xử lý thông tin, đưa ra quyết định và gửi lệnh đến thiết bị điều khiển nguồn sáng. Đây là thành phần giữ vai trò trung tâm trong logic điều khiển.

Bộ cấp nguồn cho đường truyền cung cấp nguồn cần thiết cho giao tiếp DALI. Thành phần này có thể là thiết bị riêng hoặc được tích hợp trong một sản phẩm khác.

Các thiết bị giao tiếp qua đường truyền DALI, trong đó dữ liệu và nguồn cấp cho giao tiếp có thể truyền trên cùng một cặp dây. Một phân mạng DALI-2 có thể hỗ trợ tối đa 64 thiết bị điều khiển nguồn sáng và 64 thiết bị điều khiển.

DALI có giao tiếp hai chiều. Hệ thống có thể gửi lệnh và truy vấn thông tin phản hồi, chẳng hạn mức sáng hoặc tình trạng lỗi nếu thiết bị hỗ trợ.

DALI-2 có thể làm gì trong thực tế?

Khi đã có cấu trúc địa chỉ và giao tiếp giữa các thiết bị, DALI-2 có thể xử lý nhiều nhu cầu chiếu sáng thường gặp trong công trình.

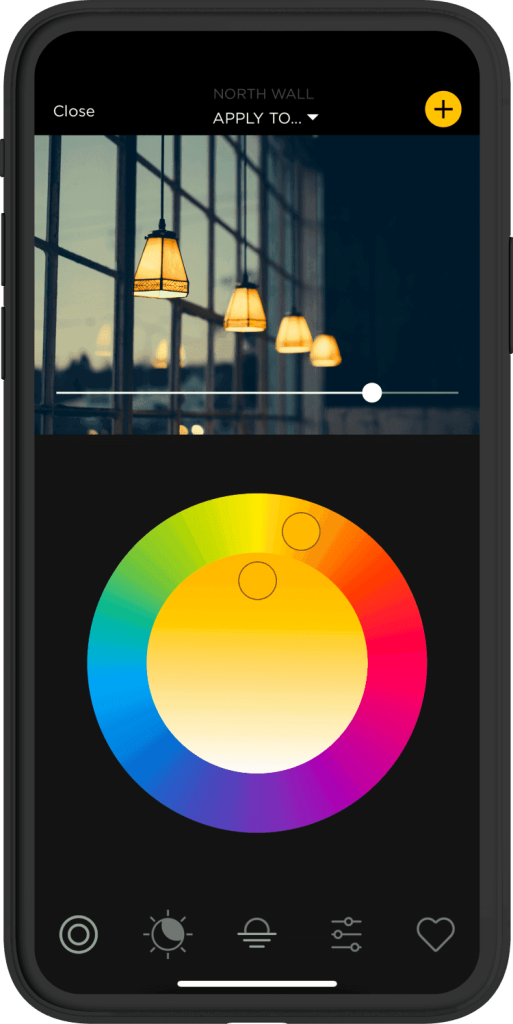

Điều khiển từng đèn hoặc từng nhóm đèn

DALI hỗ trợ điều khiển theo địa chỉ riêng và theo nhóm. Nhờ đó, từng điểm sáng có thể được điều khiển độc lập hoặc nhiều đèn có thể hoạt động cùng nhau.

Ví dụ, phòng khách có thể chia thành nhóm đèn chính, đèn trang trí và đèn hắt. Người dùng có thể điều khiển riêng từng nhóm hoặc đưa nhiều nhóm về cùng một trạng thái khi cần.

Điều chỉnh độ sáng

DALI được thiết kế chuyên biệt cho việc điều chỉnh mức sáng. Người dùng không bị giới hạn ở hai trạng thái bật và tắt mà có thể đưa đèn về mức sáng phù hợp với nhu cầu.

Chất lượng điều chỉnh thực tế vẫn phụ thuộc vào thiết bị điều khiển nguồn sáng và bộ đèn được lựa chọn. Vì vậy, việc lựa chọn thiết bị phù hợp ngay từ giai đoạn thiết kế vẫn rất quan trọng.

Tạo kịch bản chiếu sáng

DALI hỗ trợ lưu và gọi lại các kịch bản chiếu sáng đã được cấu hình. Theo DALI Alliance, mỗi thiết bị điều khiển nguồn sáng có thể lưu tối đa 16 kịch bản.

Chẳng hạn, kịch bản Tiếp khách có thể tăng sáng đèn chính và giữ đèn trang trí ở mức thấp hơn. Khi chuyển sang Xem phim, các nhóm đèn được đưa về những mức sáng đã thiết lập trước.

Người dùng vì thế không cần điều chỉnh từng đèn mỗi lần thay đổi nhu cầu. Một lệnh có thể đưa nhiều điểm sáng về đúng trạng thái đã cấu hình.

Kết hợp cảm biến

DALI-2 mở rộng chuẩn hóa sang các thiết bị đầu vào, trong đó có cảm biến hiện diện và cảm biến ánh sáng. Những thiết bị này cung cấp thông tin để bộ điều khiển ứng dụng thực hiện logic chiếu sáng đã thiết lập.

Ví dụ, cảm biến hiện diện tại hành lang có thể cung cấp thông tin khi có người. Cảm biến ánh sáng có thể ghi nhận điều kiện ánh sáng trong không gian để phục vụ việc điều chỉnh ánh sáng nhân tạo.

Nhờ đó, hệ thống có thể phản ứng theo điều kiện thực tế thay vì phụ thuộc hoàn toàn vào thao tác thủ công.

Theo dõi trạng thái thiết bị

DALI hỗ trợ truy vấn thông tin từ thiết bị. Tùy sản phẩm, hệ thống có thể kiểm tra mức sáng hoặc nhận thông tin về tình trạng hoạt động và lỗi.

Với công trình nhiều điểm sáng, khả năng phản hồi này giúp việc quản lý và bảo trì có hệ thống hơn.

DALI-2 khác DALI như thế nào?

DALI phiên bản 1 chủ yếu tập trung vào thiết bị điều khiển nguồn sáng. DALI-2 mở rộng phạm vi chuẩn hóa sang các thiết bị điều khiển như bộ điều khiển ứng dụng và thiết bị đầu vào.

Điểm khác biệt cốt lõi là DALI-2 mở rộng phạm vi chuẩn hóa và tăng cường kiểm thử, thay vì tạo ra một phương thức điều khiển đèn hoàn toàn khác.

DALI-2 cũng được thiết kế để duy trì khả năng tương thích với DALI trong những trường hợp phù hợp. Tuy nhiên, thiết bị DALI phiên bản 1 không tự động có các tính năng mới của DALI-2. Khi kết hợp các thiết bị khác phiên bản, khả năng tương thích cần được kiểm tra theo từng sản phẩm.

DALI-2 được ứng dụng ở đâu?

DALI-2 có thể được sử dụng trong văn phòng, khách sạn, công trình thương mại và nhà ở, đặc biệt khi hệ thống có nhiều điểm sáng hoặc cần điều khiển linh hoạt.

Trong biệt thự, penthouse và căn hộ cao cấp, DALI-2 có thể đảm nhiệm việc điều khiển từng nhóm đèn, thay đổi độ sáng, tạo kịch bản và kết hợp cảm biến.

Điểm cần lưu ý là DALI-2 tập trung vào điều khiển chiếu sáng. Đây không phải giao thức được thiết kế để tự mình quản lý toàn bộ hệ thống nhà thông minh.

DALI-2 có thể kết hợp với KNX không?

Có. KNX và DALI-2 đảm nhiệm những vai trò khác nhau nhưng có thể phối hợp trong cùng một hệ thống.

KNX có thể được sử dụng cho tự động hóa tổng thể, trong khi DALI-2 tập trung vào chiếu sáng. Hai hệ thống có thể kết nối thông qua bộ chuyển đổi KNX-DALI-2 để trao đổi lệnh và thông tin trạng thái.

Ví dụ, khi kích hoạt chế độ xem phim, hệ thống tự động hóa có thể điều khiển rèm và điều hòa, trong khi DALI-2 thực hiện lệnh giảm sáng các nhóm đèn. Cách phân chia này giúp mỗi công nghệ tập trung vào chức năng mà nó được thiết kế để xử lý.

Kết luận

DALI-2 là phiên bản mới của giao thức DALI dành cho điều khiển chiếu sáng kỹ thuật số, đồng thời là tên của chương trình chứng nhận do DALI Alliance quản lý.

Công nghệ này nổi bật với khả năng điều khiển theo địa chỉ, điều chỉnh độ sáng, tạo kịch bản, kết hợp cảm biến và giao tiếp hai chiều. So với DALI phiên bản 1, DALI-2 mở rộng phạm vi chuẩn hóa và tăng cường kiểm thử nhằm cải thiện khả năng tương tác giữa các sản phẩm.

Trong kiến trúc nhà thông minh, DALI-2 có thể đảm nhiệm lớp điều khiển chiếu sáng, kết hợp với KNX hoặc nền tảng tự động hóa khác để xây dựng một hệ thống vận hành đồng bộ. Việc lựa chọn giải pháp cần được tính toán giữa thiết kế điện, loại đèn, thiết bị điều khiển và nhu cầu sử dụng thực tế.
