Dimmer là gì? Phân loại và ứng dụng trong hệ thống chiếu sáng

Ánh sáng trong một không gian không phải lúc nào cũng cần cùng một mức độ. Khi làm việc hoặc đọc sách, ánh sáng cần đủ rõ. Khi xem phim, nghỉ ngơi hoặc sử dụng phòng vào ban đêm, mức sáng thấp hơn lại phù hợp.

Dimmer cho phép thay đổi độ sáng của đèn theo từng nhu cầu. Thay vì chỉ bật hoặc tắt, người dùng có thể lựa chọn mức sáng phù hợp với hoạt động, thời điểm và không gian.

Từ công tắc Dimmer trong nhà ở đến các hệ thống điều khiển chiếu sáng như 0-10V, DALI và DMX512, công nghệ điều chỉnh ánh sáng ngày càng được sử dụng rộng rãi trong nhà ở, khách sạn, công trình thương mại và biệt thự cao cấp.

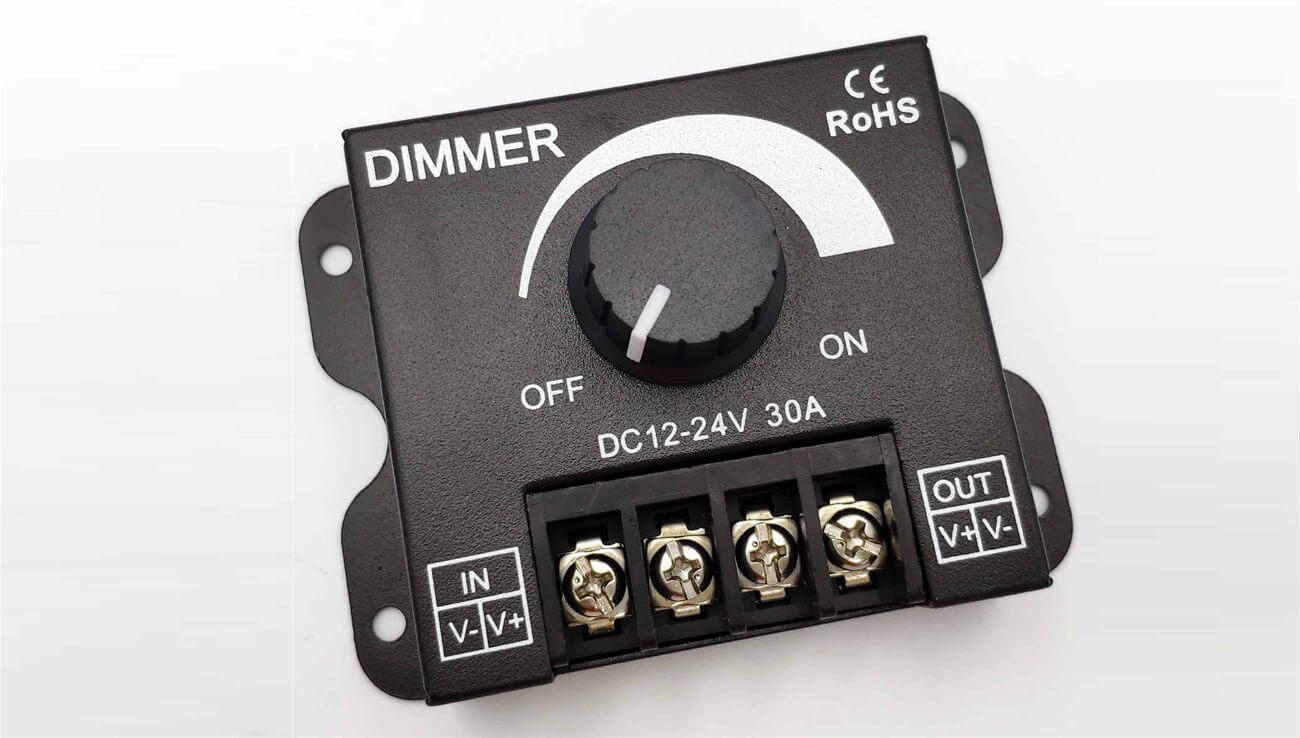

Dimmer là gì?

Dimmer là thiết bị hoặc giải pháp điều khiển cho phép thay đổi độ sáng của nguồn sáng. Đây là điểm khác biệt cơ bản giữa Dimmer và công tắc thông thường.

Công tắc thông thường chỉ có hai trạng thái bật và tắt. Trong khi đó, Dimmer cho phép nguồn sáng hoạt động ở nhiều mức khác nhau.

Chẳng hạn, đèn có thể sáng mạnh khi đọc sách, giảm sáng khi xem phim hoặc duy trì mức sáng thấp vào ban đêm.

Cần phân biệt hai khái niệm thường đi cùng nhau:

• Dimming là quá trình hoặc công nghệ điều chỉnh độ sáng.
• Dimmer là thiết bị hoặc thành phần thực hiện việc điều khiển.

Vì vậy, không phải mọi Dimmer đều sử dụng cùng một cách. Phương pháp phù hợp phụ thuộc vào loại đèn, bộ nguồn và kiến trúc điều khiển của hệ thống.

Dimmer hoạt động như thế nào?

Về bản chất, muốn thay đổi độ sáng cần kiểm soát lượng năng lượng mà nguồn sáng nhận được. Tuy nhiên, cách thực hiện phụ thuộc vào công nghệ của Dimmer và bộ nguồn.

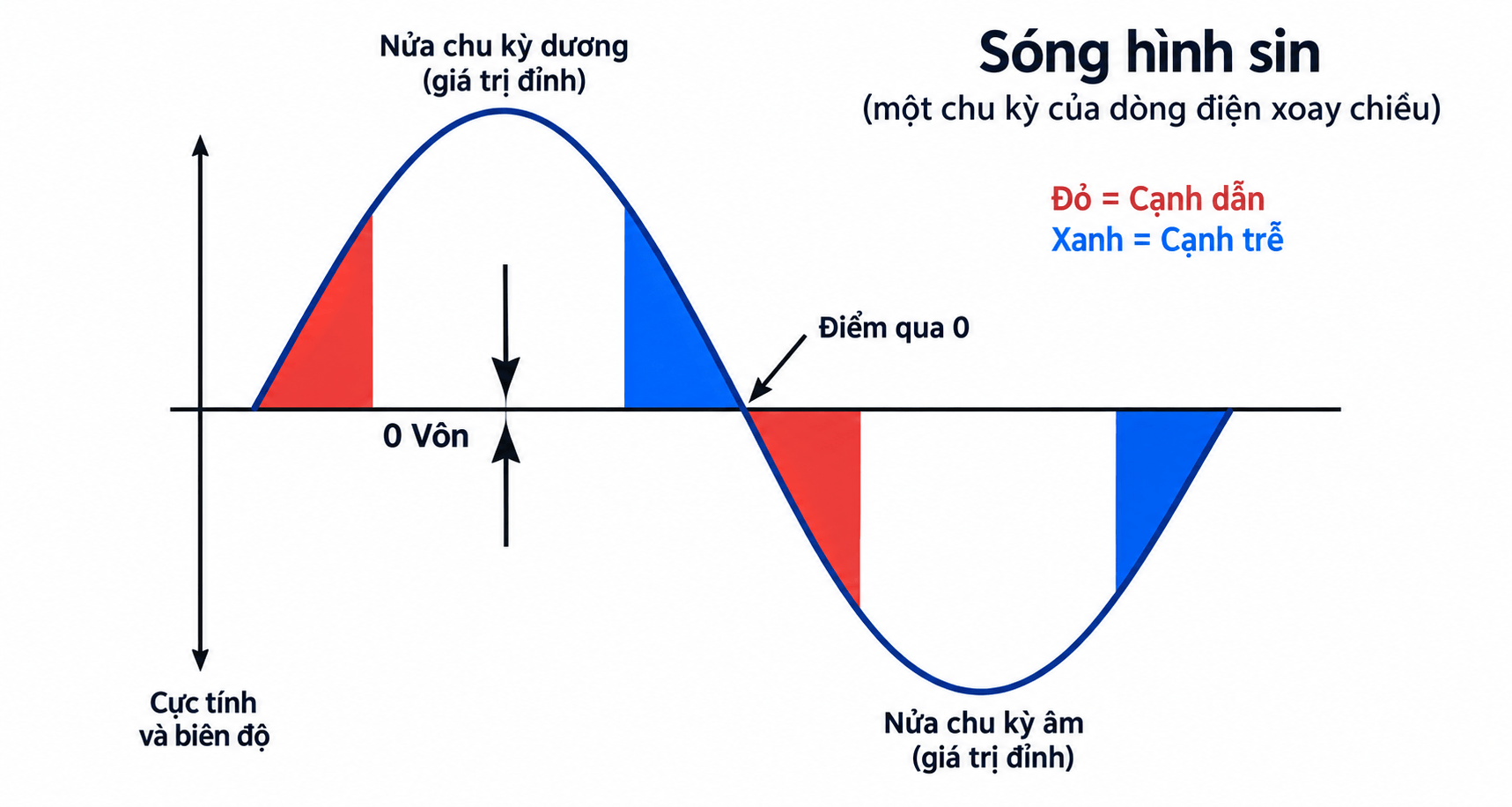

Điều chỉnh theo pha

Với nguồn điện xoay chiều, Dimmer có thể thay đổi phần của dạng sóng điện được đưa đến tải trong mỗi chu kỳ. Đây là phương pháp điều chỉnh theo pha, thường được gọi là Phase Cut.

Có hai dạng chính là Leading Edge và Trailing Edge. Leading Edge cắt phần đầu của dạng sóng, còn Trailing Edge cắt phần cuối.

Điều khiển bằng tín hiệu

Một số hệ thống không trực tiếp cắt dạng sóng điện mà gửi tín hiệu điều khiển đến bộ nguồn LED.

Với 0-10V, tín hiệu điện áp thấp được đưa đến bộ nguồn để yêu cầu thay đổi mức sáng. Với DALI, lệnh điều khiển được truyền dưới dạng tín hiệu kỹ thuật số.

Điều chỉnh bằng PWM

PWM thay đổi tỷ lệ thời gian nguồn sáng bật và tắt trong một chu kỳ điều khiển. Phương pháp này thường xuất hiện trong các hệ thống LED điện áp thấp và thiết bị được thiết kế để nhận tín hiệu PWM.

Các phương pháp điều chỉnh độ sáng phổ biến

Điều chỉnh theo pha: Leading Edge và Trailing Edge

Leading Edge cắt phần đầu của mỗi nửa chu kỳ điện áp xoay chiều. Đây là phương pháp truyền thống, thường được sử dụng với đèn sợi đốt, đèn halogen và các tải tương thích.

Trailing Edge cắt phần cuối của mỗi nửa chu kỳ. Phương pháp này thường được sử dụng với tải điện tử và nhiều bộ nguồn LED tương thích.

Cần lưu ý rằng hai phương pháp không phải lúc nào cũng có thể thay thế cho nhau. Khả năng hoạt động phụ thuộc vào loại tải và thiết kế của bộ nguồn.

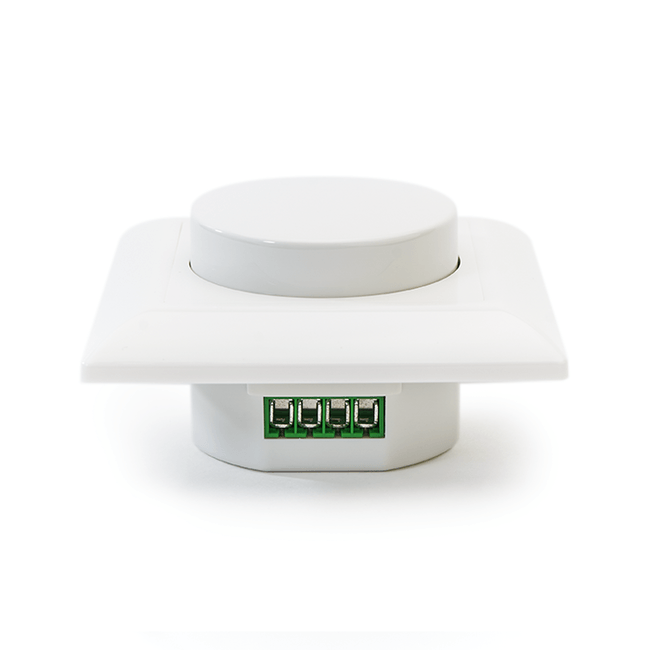

TRIAC có vai trò gì trong Dimmer?

TRIAC là linh kiện bán dẫn thường được sử dụng trong các mạch Dimmer điều chỉnh theo pha, đặc biệt là Leading Edge. Vì vậy, TRIAC không đồng nghĩa với toàn bộ phương pháp điều chỉnh theo pha.

Nói đơn giản:

• Điều chỉnh theo pha là phương pháp.
• Leading Edge và Trailing Edge là hai dạng triển khai.
• TRIAC là một loại linh kiện thường được sử dụng trong mạch Leading Edge.

Với đèn LED, việc sử dụng TRIAC còn phụ thuộc vào bộ nguồn có hỗ trợ điều chỉnh theo pha hay không. Một số bộ nguồn LED được thiết kế để hoạt động với cả Leading Edge và Trailing Edge.

Điều chỉnh bằng 0-10V

0-10V sử dụng tín hiệu điện áp thấp để điều khiển bộ nguồn LED. Bộ điều khiển gửi tín hiệu, sau đó bộ nguồn thay đổi mức sáng của đèn.

Phương pháp này phù hợp với các hệ thống chiếu sáng kỹ thuật, văn phòng và công trình thương mại, nơi cần điều khiển ánh sáng theo khu vực.

Điều chỉnh bằng PWM

PWM thường được sử dụng với LED điện áp thấp, đèn LED dây và những thiết bị có mạch điều khiển hỗ trợ phương pháp này.

Ưu điểm của PWM là có thể điều chỉnh mức sáng thông qua mạch điều khiển mà không cần thay đổi trực tiếp nguồn điện xoay chiều cấp cho đèn.

Điều khiển chiếu sáng bằng DALI và DALI-2

DALI là giao thức điều khiển chiếu sáng kỹ thuật số, được thiết kế cho các hệ thống cần khả năng cấu hình và quản lý linh hoạt.

Thiết bị DALI có thể được gán địa chỉ riêng, điều khiển theo nhóm và thiết lập các cảnh chiếu sáng. DALI cũng hỗ trợ giao tiếp hai chiều nên hệ thống có thể truy vấn trạng thái hoặc nhận thông tin lỗi từ thiết bị.

DALI-2 mở rộng hệ sinh thái thiết bị được chứng nhận, bao gồm thiết bị điều khiển và cảm biến, phù hợp với những công trình có yêu cầu tự động hóa cao hơn.

Điều khiển ánh sáng bằng DMX512

DMX512 là giao thức điều khiển ánh sáng kỹ thuật số, thường được sử dụng trong sân khấu, sự kiện, chiếu sáng kiến trúc và cảnh quan.

Một Universe DMX512 có tối đa 512 kênh điều khiển, mỗi kênh có 256 mức giá trị từ 0 đến 255. Tùy loại thiết bị, các kênh có thể được dùng để điều khiển độ sáng, màu sắc hoặc các thông số khác.

Do đó, DMX512 phù hợp với những hệ thống cần điều khiển nhiều kênh và tạo hiệu ứng ánh sáng theo chương trình.

So sánh các phương pháp điều chỉnh độ sáng

Bảng trên cho thấy không nên xem tất cả công nghệ là những “loại Dimmer” giống nhau. Phase Cut là phương pháp điều chỉnh, TRIAC là linh kiện thường dùng trong một số mạch Phase Cut, còn DALI và DMX512 là các giao thức điều khiển ánh sáng.

Đèn LED có dùng Dimmer được không?

Có, nhưng không phải đèn LED nào cũng tương thích với mọi Dimmer.

Đây là điểm cần kiểm tra trước khi lựa chọn Dimmer cho đèn LED. Trong một hệ thống LED, nguồn sáng và bộ nguồn phải được thiết kế để hoạt động với phương pháp điều chỉnh tương ứng.

Có thể hình dung một hệ thống cơ bản như sau:

Bộ điều khiển → Dimmer hoặc tín hiệu điều khiển → Bộ nguồn LED → Đèn

Khi các thành phần không tương thích, một số hiện tượng có thể xuất hiện:

• Đèn nhấp nháy khi giảm sáng
• Không giảm được đến mức mong muốn
• Đèn phát tiếng ù
• Độ sáng thay đổi không ổn định
• Đèn vẫn phát sáng mờ khi đã tắt

Khả năng tương thích giữa Dimmer, đèn và bộ nguồn vì vậy quan trọng hơn việc chỉ lựa chọn thiết bị có công suất lớn. Các nhà sản xuất như Lutron cũng duy trì công cụ kiểm tra khả năng tương thích dành riêng cho đèn LED.

Dimmer được ứng dụng ở đâu?

Dimmer phù hợp với những không gian cần thay đổi ánh sáng theo hoạt động.

• Nhà ở: phòng khách, phòng ngủ, phòng ăn và khu vực giải trí có thể sử dụng những mức sáng khác nhau tùy thời điểm.
• Khách sạn và nhà hàng: ánh sáng có thể thay đổi theo thời gian trong ngày hoặc theo từng khu vực.
• Không gian trưng bày: mức sáng được điều chỉnh để kiểm soát cách sản phẩm và vật liệu được thể hiện.
• Chiếu sáng kiến trúc và cảnh quan: các hệ thống điều khiển nhiều kênh hoặc theo nhóm phù hợp với công trình có yêu cầu tạo hiệu ứng và thay đổi ánh sáng theo thời gian.
• Biệt thự cao cấp: Dimmer có thể được tích hợp vào hệ thống điều khiển tổng thể thay vì hoạt động độc lập.

Dimmer trong hệ thống nhà thông minh

Trong hệ thống nhà thông minh, giá trị của Dimmer không chỉ nằm ở khả năng thay đổi mức sáng bằng tay. Ánh sáng có thể trở thành một phần của kịch bản điều khiển toàn bộ ngôi nhà.

Ví dụ, với cảnh “Xem phim”, hệ thống có thể giảm sáng đèn phòng khách, duy trì đèn hắt ở mức thấp, đóng rèm và kích hoạt hệ thống âm thanh.

Với cảnh “Đi ngủ”, đèn phòng ngủ chuyển về mức sáng dịu, đèn hành lang duy trì mức sáng thấp và những khu vực không cần thiết được tắt.

Trong các công trình cao cấp, hệ thống chiếu sáng có thể tích hợp với KNX hoặc Savant, đồng thời kết hợp với cảm biến, rèm, điều hòa, âm thanh và an ninh.

Khi đó, việc điều chỉnh ánh sáng trở thành một phần của kiến trúc điều khiển tổng thể, thay vì chỉ là thao tác trên một công tắc.

Cách chọn Dimmer phù hợp

Để lựa chọn đúng công tắc Dimmer hoặc phương pháp điều khiển, cần xác định:

• Loại đèn: LED, halogen, sợi đốt hoặc nguồn sáng khác.
• Bộ nguồn: hỗ trợ Phase Cut, 0-10V, PWM, DALI hay phương pháp nào khác.
• Công suất tải: tổng tải phải nằm trong giới hạn mà thiết bị cho phép.
• Cách điều khiển: núm xoay, nút nhấn, cảm ứng hoặc điều khiển tập trung.
• Khả năng mở rộng: công trình có cần thêm nhóm đèn, cảm biến, cảnh chiếu sáng hoặc tích hợp nhà thông minh hay không.

Với một hệ thống nhỏ, Dimmer âm tường có thể là giải pháp đơn giản. Với biệt thự, khách sạn hoặc công trình có nhiều khu vực, nên xác định phương pháp điều khiển ngay từ giai đoạn thiết kế để tránh phải thay đổi hệ thống về sau.

Câu hỏi thường gặp về Dimmer

Dimmer có tiết kiệm điện không?

Khi giảm mức sáng, điện năng tiêu thụ có thể giảm, nhưng hiệu quả phụ thuộc vào nguồn sáng, bộ nguồn và phương pháp điều chỉnh. Không nên mặc định mọi hệ thống Dim đều có cùng mức tiết kiệm.

Đèn LED có dùng được mọi Dimmer không?

Không. Đèn LED và bộ nguồn phải tương thích với phương pháp điều chỉnh mà Dimmer sử dụng.

Vì sao đèn LED bị nhấp nháy khi dùng Dimmer?

Nguyên nhân thường liên quan đến sự không tương thích giữa Dimmer và bộ nguồn, tải không phù hợp hoặc giới hạn điều chỉnh của thiết bị.

DALI có phải là một loại Dimmer không?

Không hoàn toàn. DALI là giao thức điều khiển chiếu sáng kỹ thuật số. Trong hệ thống DALI, bộ nguồn và thiết bị điều khiển tương thích có thể được sử dụng để điều chỉnh, cấu hình và quản lý ánh sáng.

Kết luận

Dimmer là giải pháp giúp hệ thống chiếu sáng chuyển từ bật/tắt đơn giản sang điều khiển nhiều mức sáng theo nhu cầu. Tùy thiết kế, hệ thống có thể sử dụng điều chỉnh theo pha, 0-10V, PWM hoặc các giao thức kỹ thuật số như DALI và DMX512.

Điểm quan trọng nhất khi lựa chọn Dimmer cho đèn LED là sự tương thích giữa đèn, bộ nguồn và phương pháp điều chỉnh. Không phải thiết bị có nhiều tính năng hơn sẽ phù hợp hơn; giải pháp đúng là giải pháp phù hợp với cấu trúc của toàn bộ hệ thống.

Với biệt thự, khách sạn và các công trình cao cấp, việc xác định phương pháp điều khiển ánh sáng ngay từ giai đoạn thiết kế giúp hệ thống dễ mở rộng, tạo kịch bản và tích hợp với nhà thông minh một cách đồng bộ.
