RS485 là gì? So sánh RS485 và RS232

Trong các hệ thống tự động hóa, điều khiển tòa nhà và nhà thông minh, nhiều thiết bị cần trao đổi dữ liệu với nhau trên khoảng cách tương đối xa. RS485 là một trong những chuẩn truyền dữ liệu được sử dụng phổ biến nhờ khả năng chống nhiễu tốt, truyền được khoảng cách dài và cho phép nhiều thiết bị kết nối trên cùng một đường truyền.

Vậy RS485 là gì? RS485 hoạt động như thế nào và khác RS232 ra sao? Đặc biệt, RS485 có phải là một giao thức hay không và Modbus liên quan gì đến RS485?

RS485 là gì?

RS485 là chuẩn truyền dữ liệu nối tiếp, được sử dụng để các thiết bị có thể trao đổi thông tin với nhau. Chuẩn này sử dụng cách truyền tín hiệu bằng sự chênh lệch giữa hai dây, nhờ đó có khả năng chống nhiễu tốt hơn so với RS232 trong nhiều môi trường.

RS485 thường được sử dụng trong các hệ thống cần kết nối nhiều thiết bị hoặc truyền dữ liệu trên khoảng cách tương đối xa, chẳng hạn như tự động hóa công nghiệp, hệ thống quản lý tòa nhà, điều hòa và các thiết bị đo lường.

Một điểm rất dễ nhầm lẫn là RS485 không phải giao thức dữ liệu. RS485 chủ yếu quy định cách tín hiệu được truyền giữa các thiết bị. Trong khi đó, Modbus là một giao thức có thể sử dụng RS485 để truyền dữ liệu.

Có thể hiểu đơn giản:

RS485 là cách các thiết bị truyền dữ liệu với nhau, còn Modbus là bộ quy tắc quy định dữ liệu được trao đổi như thế nào.

RS485 hoạt động như thế nào?

RS485 thường truyền dữ liệu thông qua hai dây tín hiệu, thường được ký hiệu là A và B. Thiết bị nhận không chỉ nhìn vào điện áp của một dây mà so sánh sự chênh lệch giữa hai dây để xác định tín hiệu.

Cách truyền này giúp những nhiễu điện tác động tương tự lên cả hai dây có thể được giảm đáng kể khi tín hiệu được nhận. Vì vậy, RS485 phù hợp với những môi trường có nhiều thiết bị điện và nguồn gây nhiễu.

Trong thực tế, RS485 thường được triển khai theo kiểu nhiều thiết bị cùng kết nối trên một đường truyền. Cấu trúc này giúp giảm số lượng dây cần sử dụng khi nhiều thiết bị cần trao đổi dữ liệu.

RS485 dùng mấy dây?

RS485 có thể sử dụng 2 dây hoặc 4 dây, tùy vào cách thiết kế hệ thống.

RS485 2 dây là cách sử dụng phổ biến. Hai dây vừa đảm nhiệm việc gửi vừa nhận dữ liệu, nhưng tại một thời điểm chỉ truyền theo một hướng.

RS485 4 dây tách riêng đường gửi và đường nhận, cho phép hai bên có thể gửi và nhận dữ liệu đồng thời. Cách này thường được sử dụng khi hệ thống có yêu cầu cao hơn về việc trao đổi dữ liệu.

Vì vậy, khi thấy thiết bị có cổng RS485, không nên mặc định rằng mọi thiết bị đều sử dụng cách đấu dây giống nhau. Cần xem tài liệu kỹ thuật của thiết bị để xác định cách kết nối chính xác.

RS485 truyền được bao xa?

Một ưu điểm đáng chú ý của RS485 là khả năng truyền dữ liệu trên khoảng cách khá xa. Trong điều kiện phù hợp, các tài liệu kỹ thuật thường đưa ra mức tham chiếu khoảng 1.200 m.

Tuy nhiên, đây không phải khoảng cách cố định cho mọi hệ thống. Khả năng truyền thực tế còn phụ thuộc vào tốc độ truyền dữ liệu, chất lượng dây, cách đi dây, môi trường xung quanh, số lượng thiết bị và cách thiết kế toàn bộ hệ thống.

Nói cách khác, tốc độ truyền càng cao thì khoảng cách truyền ổn định thường càng bị giới hạn. Vì vậy, khi thiết kế hệ thống RS485, hai yếu tố này cần được tính toán cùng nhau.

RS485 kết nối được bao nhiêu thiết bị?

RS485 cho phép nhiều thiết bị cùng kết nối trên một đường truyền. Theo cách tính truyền thống, hệ thống có thể hỗ trợ tối đa 32 tải đơn vị.

Tuy nhiên, không nên hiểu rằng RS485 luôn chỉ kết nối được 32 thiết bị. Một số bộ thu phát hiện đại có mức tải thấp hơn, cho phép số lượng thiết bị trên cùng đường truyền cao hơn nếu hệ thống được thiết kế phù hợp.

Do đó, số lượng thiết bị thực tế phụ thuộc vào loại thiết bị, bộ thu phát, chiều dài dây và cách thiết kế đường truyền.

Điện trở 120Ω trong RS485 có tác dụng gì?

Ở những đường truyền dài, tín hiệu điện có thể bị phản xạ khi đến cuối đường dây. Nếu không xử lý, hiện tượng này có thể làm tín hiệu bị biến dạng và gây lỗi khi trao đổi dữ liệu.

Vì vậy, nhiều hệ thống RS485 sử dụng điện trở cuối đường truyền 120Ω ở hai đầu đường truyền để giảm hiện tượng phản xạ tín hiệu.

Việc có cần sử dụng điện trở này hay không và cách lắp đặt cụ thể phụ thuộc vào thiết kế của hệ thống. Không nên tự ý thêm hoặc bỏ điện trở chỉ dựa trên việc thiết bị có cổng RS485.

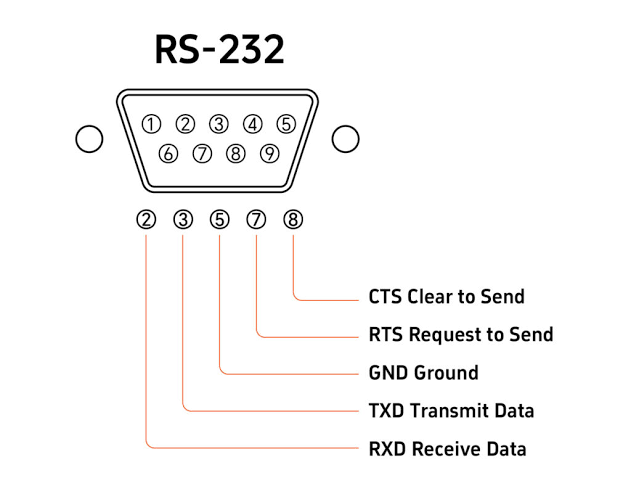

RS232 là gì?

RS232 cũng là một chuẩn truyền dữ liệu nối tiếp, nhưng có cách hoạt động khác RS485.

RS232 thường được sử dụng để kết nối trực tiếp giữa hai thiết bị. Chuẩn này phù hợp với những kết nối đơn giản và khoảng cách tương đối ngắn.

Trong khi đó, RS485 được thiết kế để truyền dữ liệu bằng hai dây tín hiệu và có thể kết nối nhiều thiết bị trên cùng một đường truyền. RS485 cũng có khả năng chống nhiễu và truyền xa tốt hơn trong nhiều trường hợp.

So sánh RS485 và RS232

Tiêu chí	RS232	RS485
Cách truyền tín hiệu	Truyền tín hiệu đơn	Truyền bằng chênh lệch giữa hai dây
Kết nối	Thường 2 thiết bị	Nhiều thiết bị
Khả năng chống nhiễu	Thấp hơn	Tốt hơn
Khoảng cách	Thường ngắn hơn	Có thể truyền xa hơn
Đường truyền nhiều thiết bị	Không phù hợp	Phù hợp
Ứng dụng	Kết nối thiết bị đơn	Tự động hóa, BMS, HVAC, đo lường

Có thể hiểu đơn giản, RS232 phù hợp với kết nối đơn giản giữa hai thiết bị, trong khi RS485 phù hợp hơn với hệ thống có nhiều thiết bị hoặc cần truyền dữ liệu trên khoảng cách dài.

RS485 và Modbus có giống nhau không?

Không.

RS485 là chuẩn quy định cách truyền tín hiệu giữa các thiết bị, còn Modbus là giao thức quy định cách các thiết bị trao đổi dữ liệu.

Ví dụ, một hệ thống có thể sử dụng Modbus RTU trên đường truyền RS485. Trong trường hợp này, RS485 đảm nhiệm việc truyền tín hiệu, còn Modbus RTU quy định nội dung và cách các thiết bị gửi nhận dữ liệu.

Đây là lý do khi một thiết bị ghi “RS485”, thông tin đó chưa cho biết thiết bị đang sử dụng giao thức nào. Cần xem thêm tài liệu kỹ thuật để biết thiết bị hỗ trợ Modbus hay một giao thức khác.

RS485 được ứng dụng ở đâu?

Nhờ khả năng chống nhiễu, truyền xa và kết nối nhiều thiết bị, RS485 được sử dụng trong nhiều lĩnh vực như:

• Hệ thống tự động hóa công nghiệp
• PLC và thiết bị điều khiển
• Đồng hồ đo điện và thiết bị đo lường
• Hệ thống điều hòa và HVAC
• Hệ thống quản lý tòa nhà BMS
• Thiết bị an ninh
• Hệ thống giám sát và thu thập dữ liệu
• Một số hệ thống nhà thông minh

Trong các công trình, RS485 thường xuất hiện ở tầng thiết bị, nơi các thiết bị kỹ thuật cần trao đổi dữ liệu với bộ điều khiển hoặc hệ thống quản lý trung tâm.

RS485 trong hệ thống nhà thông minh

Trong nhà thông minh, RS485 không phải là một hệ thống điều khiển độc lập mà thường đóng vai trò phương thức kết nối giữa các thiết bị.

Chẳng hạn, RS485 có thể được sử dụng để kết nối thiết bị điều hòa, đồng hồ đo năng lượng hoặc các thiết bị kỹ thuật với bộ điều khiển. Dữ liệu sau đó có thể được đưa vào hệ thống quản lý và tự động hóa chung.

Đối với các công trình cao cấp, một hệ thống có thể kết hợp nhiều phương thức giao tiếp như KNX, IP, RS485, Modbus hoặc BACnet. Việc lựa chọn phương thức nào phụ thuộc vào loại thiết bị, yêu cầu công trình và kiến trúc điều khiển tổng thể.

Câu hỏi thường gặp về RS485

RS485 có phải là giao thức không?

Không. RS485 là chuẩn truyền dữ liệu, còn Modbus là một giao thức có thể chạy trên RS485.

RS485 dùng mấy dây?

RS485 có thể sử dụng 2 dây hoặc 4 dây tùy cách thiết kế hệ thống. Cấu hình 2 dây được sử dụng phổ biến hơn.

RS485 truyền được bao xa?

Trong điều kiện phù hợp, RS485 có thể truyền dữ liệu khoảng 1.200 m. Khoảng cách thực tế phụ thuộc vào tốc độ truyền, dây dẫn và môi trường.

RS485 có chống nhiễu tốt không?

Có. Cách truyền tín hiệu của RS485 giúp giảm ảnh hưởng của nhiễu điện, đặc biệt hữu ích trong môi trường có nhiều thiết bị điện.

RS485 và RS232 nên chọn loại nào?

Nếu cần kết nối đơn giản giữa hai thiết bị, RS232 có thể phù hợp. Nếu cần truyền xa hơn, chống nhiễu tốt hơn hoặc kết nối nhiều thiết bị, RS485 thường là lựa chọn phù hợp hơn.

Kết luận

RS485 là chuẩn truyền dữ liệu nối tiếp được sử dụng rộng rãi trong các hệ thống tự động hóa và điều khiển. Nhờ khả năng chống nhiễu tốt, truyền dữ liệu trên khoảng cách tương đối xa và kết nối nhiều thiết bị, RS485 phù hợp với nhiều hệ thống kỹ thuật trong công nghiệp và tòa nhà.

Khi tìm hiểu RS485, điều quan trọng nhất là phân biệt RS485 và Modbus: RS485 là cách truyền dữ liệu, còn Modbus là giao thức quy định cách dữ liệu được trao đổi.

So với RS232, RS485 phù hợp hơn với những hệ thống có nhiều thiết bị, khoảng cách truyền lớn hoặc môi trường có nhiều nhiễu. Đây cũng là lý do RS485 vẫn được sử dụng trong nhiều hệ thống điều khiển, BMS, HVAC và nhà thông minh hiện nay.
