Thermostat là gì? Nguyên lý hoạt động và ứng dụng trong nhà thông minh

Trong một ngôi nhà hiện đại, duy trì nhiệt độ dễ chịu không chỉ phụ thuộc vào công suất điều hòa mà còn ở cách hệ thống được điều khiển. Nếu mỗi phòng có nhu cầu sử dụng khác nhau, việc điều chỉnh nhiệt độ thủ công có thể chưa đáp ứng tốt yêu cầu về tiện nghi và khả năng tự động hóa.

Thermostat là thiết bị được sử dụng để kiểm soát nhiệt độ theo mức cài đặt. Tùy thiết kế, thiết bị có thể hoạt động độc lập hoặc kết nối với hệ thống điều khiển điều hòa và nhà thông minh.

Vậy thermostat là gì, có những loại nào và thiết bị này được ứng dụng ra sao trong hệ thống KNX? Hiểu rõ những nguyên lý cơ bản sẽ giúp gia chủ lựa chọn giải pháp phù hợp với nhu cầu sử dụng và kiến trúc kỹ thuật của công trình.

1. Thermostat là gì?

Thermostat là thiết bị điều nhiệt, có nhiệm vụ duy trì nhiệt độ theo mức cài đặt bằng cách điều khiển hệ thống sưởi hoặc làm mát. Trong nhà ở, thermostat thường được sử dụng để kiểm soát nhiệt độ phòng thông qua điều hòa không khí, hệ thống sưởi và các thiết bị HVAC tương thích.

Trong tiếng Việt, thermostat thường được gọi là bộ điều nhiệt hoặc bộ điều khiển nhiệt độ. Tùy thiết kế, thiết bị có thể tích hợp cảm biến nhiệt độ, bộ xử lý điều khiển và giao diện để người dùng thiết lập mức nhiệt mong muốn.

Chẳng hạn, khi nhiệt độ phòng cao hơn mức cài đặt ở chế độ làm mát, thermostat có thể gửi lệnh yêu cầu hệ thống điều hòa tăng cường làm mát. Khi điều kiện nhiệt thay đổi, thiết bị tiếp tục điều chỉnh hoạt động theo phương thức điều khiển được cấu hình.

Không phải thermostat nào cũng trực tiếp bật hoặc tắt nguồn điện của máy điều hòa. Một số thiết bị gửi tín hiệu đến bộ điều khiển hoặc bộ chấp hành; những thiết bị khác giao tiếp với hệ thống HVAC qua giao diện chuyên dụng.

Vì vậy, khi tìm hiểu thermostat điều hòa là gì, cần phân biệt chức năng điều nhiệt với phương thức mà thiết bị giao tiếp và điều khiển hệ thống điều hòa.

2. Nguyên lý hoạt động của thermostat

Thermostat hoạt động dựa trên việc tiếp nhận thông tin nhiệt độ, xác định yêu cầu điều khiển và gửi lệnh đến hệ thống liên quan.

Quá trình cơ bản gồm ba bước.

Bước 1: Đo nhiệt độ môi trường

Cảm biến tích hợp hoặc cảm biến bên ngoài ghi nhận nhiệt độ tại khu vực cần kiểm soát. Giá trị này cung cấp thông tin về điều kiện nhiệt thực tế tại vị trí đo.

Bước 2: So sánh với nhiệt độ cài đặt

Thermostat so sánh nhiệt độ đo được với mức nhiệt mục tiêu, thường gọi là setpoint (giá trị cài đặt). Dựa trên chênh lệch nhiệt độ, chế độ vận hành và thuật toán điều khiển, thiết bị xác định trạng thái cần thiết.

Bước 3: Gửi lệnh điều khiển

Lệnh được truyền đến hệ thống HVAC, bộ chấp hành hoặc giao diện kết nối tương ứng. Khi nhiệt độ thay đổi, thermostat tiếp tục cập nhật trạng thái điều khiển theo cấu hình.

Về phương thức hoạt động, có thể phân biệt hai dạng phổ biến:

• Điều khiển đóng/ngắt (ON/OFF): Hệ thống chuyển trạng thái khi đạt điều kiện nhiệt độ đã thiết lập.
• Điều khiển theo tỷ lệ: Bộ điều khiển điều chỉnh đầu ra dựa trên độ sai lệch giữa nhiệt độ thực tế và nhiệt độ mục tiêu. Một số thiết bị hỗ trợ điều khiển PWM hoặc điều khiển liên tục.

Theo KNX Association, một số bộ điều khiển nhiệt độ phòng KNX hỗ trợ cả điều khiển ON/OFF và điều khiển tỷ lệ. Đây là những phương thức được triển khai trên thiết bị cụ thể, không phải tính năng bắt buộc của mọi thermostat.

3. Các loại thermostat phổ biến

Theo cách phân loại phổ biến, thermostat có thể được chia thành bốn nhóm phổ biến: thermostat cơ, thermostat điện tử không lập trình, thermostat lập trình được và thermostat thông minh.

Cần lưu ý rằng đây là cách phân loại theo cấu tạo và đặc điểm sử dụng. Các nhóm không hoàn toàn loại trừ lẫn nhau: một thermostat thông minh cũng có thể hỗ trợ lập lịch tự động.

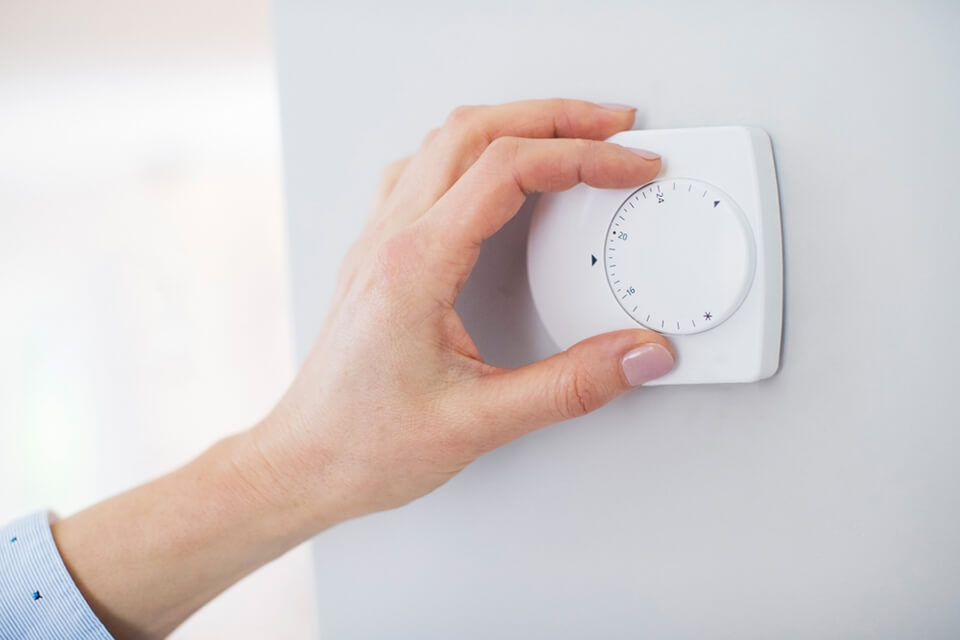

3.1. Thermostat cơ

Thermostat cơ sử dụng cơ cấu vật lý để phản ứng với sự thay đổi nhiệt độ. Một số thiết bị sử dụng dải lưỡng kim hoặc cơ cấu cảm biến cơ học khác để điều khiển trạng thái vận hành.

Người dùng thường điều chỉnh nhiệt độ bằng núm xoay hoặc cần gạt. Loại này có cách sử dụng tương đối đơn giản nhưng thường không có những chức năng như lập lịch điện tử, điều khiển qua ứng dụng hay tích hợp sâu với hệ thống nhà thông minh.

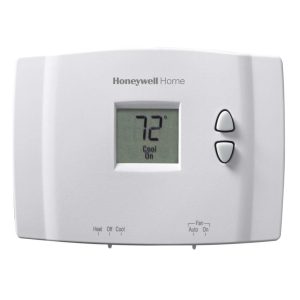

3.2. Thermostat điện tử không lập trình

Thermostat điện tử không lập trình sử dụng cảm biến điện tử và mạch điều khiển để kiểm soát nhiệt độ. Thiết bị thường có màn hình hiển thị, cho phép người dùng trực tiếp điều chỉnh mức nhiệt mong muốn.

So với thermostat cơ, loại này cung cấp thông tin nhiệt độ rõ ràng hơn và có thể hỗ trợ nhiều tùy chọn điều khiển, tùy sản phẩm. Tuy nhiên, người dùng vẫn phải chủ động thay đổi mức cài đặt khi nhu cầu sử dụng thay đổi.

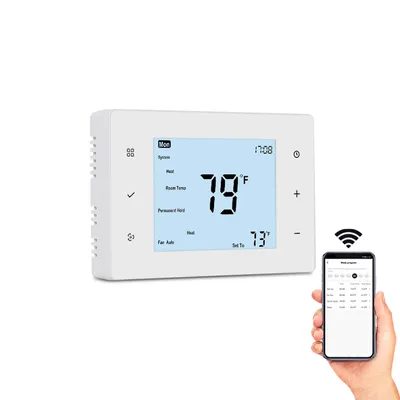

3.3. Thermostat lập trình được

Thermostat lập trình được cho phép thiết lập trước mức nhiệt theo thời điểm trong ngày hoặc từng ngày trong tuần.

Ví dụ, người dùng có thể cài đặt lịch nhiệt độ khác nhau cho ban ngày, ban đêm và thời gian thường xuyên vắng nhà. Thiết bị sẽ tự thay đổi mức cài đặt theo lịch đã thiết lập mà không cần thao tác thủ công mỗi lần.

Điểm cần phân biệt là khả năng lập lịch không đồng nghĩa với kết nối Internet. Thermostat lập trình được có thể thực hiện lịch vận hành ngay trên thiết bị mà không cần điều khiển qua ứng dụng.

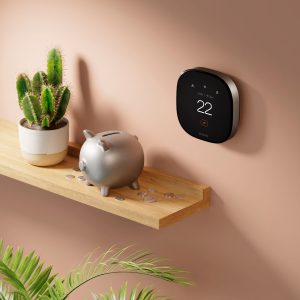

3.4. Thermostat thông minh

Thermostat thông minh (smart thermostat) thường được bổ sung khả năng kết nối mạng, điều khiển từ xa hoặc tự động hóa. Tùy sản phẩm, người dùng có thể điều chỉnh qua ứng dụng, thiết lập lịch hoạt động hoặc phối hợp với những thiết bị tương thích.

Một số thiết bị còn hỗ trợ theo dõi trạng thái và điều chỉnh vận hành dựa trên lịch sử sử dụng hoặc dữ liệu cảm biến. Tuy nhiên, những tính năng này không có mặt trên tất cả sản phẩm.

Khi lựa chọn thermostat thông minh, cần kiểm tra giao thức kết nối, khả năng tương thích với hệ thống điều hòa và phạm vi điều khiển thực tế. Thiết bị có Wi-Fi không mặc nhiên tích hợp trực tiếp được với mọi nền tảng nhà thông minh.

4. Thermostat KNX có gì khác biệt?

Thermostat KNX là bộ điều khiển nhiệt độ được thiết kế để giao tiếp với hệ thống tự động hóa sử dụng chuẩn KNX.

Khác với bốn nhóm ở phần trên, KNX là tiêu chí liên quan đến chuẩn giao tiếp và khả năng tích hợp. Vì vậy, thermostat KNX không phải một cấp độ công nghệ tương đương với thermostat cơ hay thermostat lập trình được. Một thermostat KNX có thể đồng thời là thiết bị điện tử, tích hợp cảm biến và hỗ trợ nhiều chế độ điều khiển.

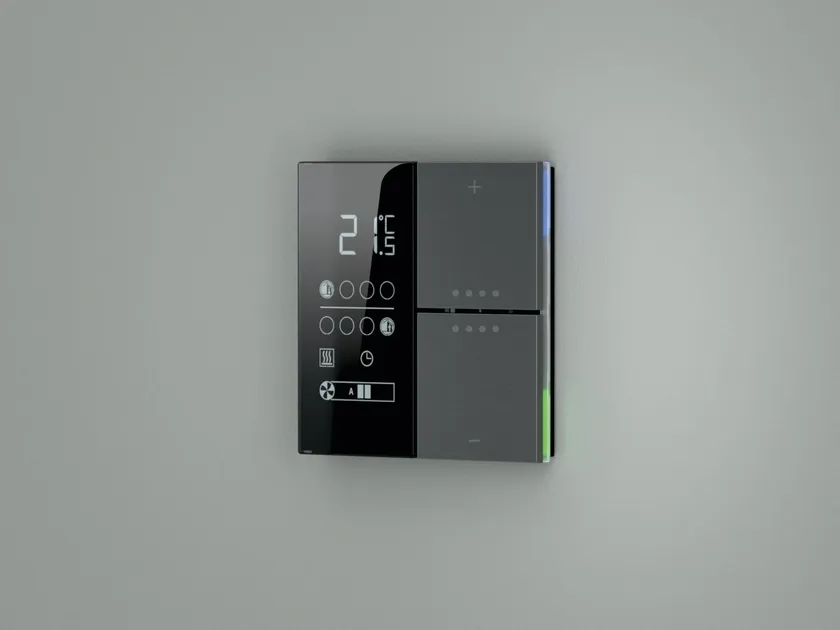

Theo KNX Association, bộ điều khiển nhiệt độ phòng Ekinex có thể điều khiển nhiệt độ cho từng phòng hoặc khu vực khi kết hợp với bộ chấp hành KNX và/hoặc giao diện VRV/VRF tương thích. Tùy cấu hình, thiết bị có thể hỗ trợ điều khiển sưởi, làm mát hoặc fan coil.

Trong hệ thống KNX, thermostat có thể tiếp nhận dữ liệu nhiệt độ, cho phép người dùng thiết lập mức nhiệt và gửi lệnh điều khiển qua bus. Những thành phần liên quan sẽ thực hiện lệnh theo kiến trúc hệ thống đã thiết kế.

Điều quan trọng là không phải mọi thermostat KNX đều có cùng khả năng điều khiển. Chức năng như điều chỉnh tốc độ quạt, kiểm soát van hoặc giao tiếp với VRV/VRF cần được xác nhận dựa trên thông số của thiết bị và giao diện HVAC tương thích.

5. Thermostat, cảm biến nhiệt độ và bộ điều khiển HVAC khác nhau thế nào?

Ba khái niệm này thường xuất hiện cùng nhau nhưng đảm nhiệm những vai trò khác nhau trong hệ thống điều khiển nhiệt độ.

Thành phần	Chức năng chính
Cảm biến nhiệt độ	Đo nhiệt độ và cung cấp dữ liệu
Thermostat	Thực hiện chức năng điều nhiệt dựa trên dữ liệu và mức cài đặt
Bộ điều khiển HVAC	Xử lý logic và điều phối hoạt động của hệ thống sưởi, làm mát hoặc thông gió
Bộ chấp hành	Thực thi lệnh đối với thiết bị hoặc cơ cấu được kết nối

Trong một số sản phẩm, cảm biến và chức năng điều khiển được tích hợp trong cùng một thermostat. Trong những kiến trúc khác, cảm biến gửi dữ liệu đến bộ điều khiển riêng, sau đó bộ điều khiển truyền lệnh đến bộ chấp hành hoặc giao diện HVAC.

Ví dụ, một hệ thống sưởi sàn có thể sử dụng cảm biến để theo dõi nhiệt độ, bộ điều khiển để xác định mức điều chỉnh và bộ chấp hành để điều khiển van. Với thiết bị tích hợp, một số chức năng có thể nằm trong cùng một bộ điều khiển nhiệt độ phòng.

Sự phân biệt này giúp xác định đúng các thành phần cần thiết khi thiết kế. Chỉ có cảm biến nhiệt độ chưa có nghĩa hệ thống đã đủ khả năng điều nhiệt tự động.

6. Thermostat được ứng dụng như thế nào trong nhà thông minh?

Trong hệ thống nhà thông minh, thermostat có thể tham gia vào kiến trúc điều khiển chung, giúp việc quản lý nhiệt độ phù hợp hơn với nhu cầu sinh hoạt. Khả năng thực hiện phụ thuộc vào thiết bị, hệ thống HVAC và chương trình tự động hóa được cấu hình.

6.1. Điều khiển nhiệt độ theo từng khu vực

Nhu cầu nhiệt độ có thể khác nhau giữa phòng ngủ, phòng khách và các khu vực sinh hoạt khác. Điều khiển theo khu vực (zone control) cho phép thiết lập mức nhiệt phù hợp cho từng phòng hoặc nhóm phòng nếu hệ thống HVAC hỗ trợ.

Ví dụ, phòng ngủ có thể sử dụng lịch vận hành riêng so với phòng khách. Tuy nhiên, khả năng điều khiển độc lập không chỉ phụ thuộc vào số lượng thermostat mà còn liên quan đến cấu hình điều hòa, bộ điều khiển và những thiết bị thực thi lệnh.

6.2. Tích hợp với điều hòa trung tâm

Với hệ thống VRV/VRF (hệ thống điều hòa không khí trung tâm) hoặc FCU (thiết bị xử lý không khí), phương án tích hợp phải dựa trên giao diện điều khiển mà hệ thống HVAC hỗ trợ.

Một số cấu hình có thể sử dụng bộ chấp hành KNX; những cấu hình khác cần gateway để chuyển lệnh giữa KNX và giao thức của điều hòa. Vì vậy, trước khi lựa chọn thiết bị, cần xác nhận khả năng tương thích theo hãng, dòng sản phẩm và các chức năng cần điều khiển.

Không nên mặc định một gateway có thể sử dụng cho tất cả hệ thống điều hòa hoặc mọi chức năng đều có thể điều khiển qua cùng một giao diện.

6.3. Phối hợp với các kịch bản tự động hóa

Khi được cấu hình phù hợp, thermostat có thể tham gia các kịch bản dựa trên thời gian, trạng thái hiện diện hoặc trạng thái cửa sổ.

Chẳng hạn, khi gia chủ kích hoạt chế độ rời nhà, hệ thống có thể thay đổi mức nhiệt mục tiêu theo thiết lập. Trạng thái cửa sổ mở cũng có thể được sử dụng làm đầu vào để điều chỉnh hoạt động của HVAC.

Mô hình HVAC của KNX Association mô tả trạng thái cửa sổ và hiện diện là những tín hiệu tùy chọn có thể được sử dụng trong logic điều khiển nhiệt độ. Vì vậy, các kịch bản này cần được thiết kế và lập trình, không phải tính năng mặc định của mọi thermostat.

7. Những yếu tố cần lưu ý khi lựa chọn và lắp đặt thermostat

Để lựa chọn thermostat phù hợp, cần bắt đầu từ yêu cầu sử dụng của công trình thay vì chỉ dựa vào kiểu dáng hoặc số lượng tính năng.

Khả năng tương thích với hệ thống HVAC

Trước tiên, cần xác định công trình sử dụng điều hòa dân dụng, VRV/VRF, FCU hay hệ thống sưởi. Mỗi loại có thể yêu cầu phương thức điều khiển và giao diện kết nối khác nhau.

Giao thức và phương án tích hợp

Nếu công trình sử dụng KNX, cần kiểm tra thermostat có giao tiếp KNX trực tiếp hay phải thông qua bộ chấp hành hoặc gateway. Với điều hòa trung tâm, phải xác nhận giao diện kết nối hỗ trợ đúng loại thiết bị và chức năng cần điều khiển.

Nhu cầu điều khiển theo khu vực

Nếu cần kiểm soát nhiệt độ độc lập cho nhiều phòng, thiết kế phải tính đến khả năng phân vùng của HVAC, cảm biến, bộ điều khiển và thiết bị thực thi lệnh. Không nên chỉ dựa vào số lượng thermostat để kết luận hệ thống có thể điều khiển độc lập từng phòng.

Vị trí lắp đặt

Thermostat cần được đặt ở vị trí phản ánh tương đối chính xác nhiệt độ của khu vực cần kiểm soát. Nên tránh ánh nắng trực tiếp, nguồn nhiệt và luồng gió từ miệng cấp điều hòa vì những yếu tố này có thể làm sai lệch giá trị đo. Vị trí cụ thể cần tuân theo hướng dẫn của nhà sản xuất và điều kiện thực tế của công trình.

Khả năng mở rộng và bảo trì

Với công trình dự kiến tích hợp thêm tự động hóa, nên xem xét kiến trúc kết nối và phương án cấu hình ngay từ giai đoạn thiết kế. Sau khi lắp đặt, cần kiểm tra nhiệt độ đo được, chế độ vận hành và phản hồi của HVAC để xác nhận hệ thống hoạt động theo thiết kế.

8. Câu hỏi thường gặp về thermostat

Thermostat có giống cảm biến nhiệt độ không?

Không hoàn toàn. Cảm biến nhiệt độ đo và cung cấp dữ liệu, trong khi thermostat thực hiện chức năng điều nhiệt dựa trên dữ liệu đó và mức cài đặt. Một số thermostat tích hợp sẵn cảm biến nên hai chức năng có thể nằm trong cùng thiết bị.

Thermostat lập trình được có phải thermostat thông minh không?

Không nhất thiết. Thermostat lập trình được cho phép thiết lập lịch vận hành, còn thermostat thông minh thường có thêm khả năng kết nối hoặc tự động hóa. Một sản phẩm có thể sở hữu cả hai nhóm chức năng, nhưng khả năng lập lịch không đồng nghĩa với kết nối Internet.

Thermostat KNX có điều khiển được điều hòa trung tâm không?

Có thể, nếu thermostat và hệ thống HVAC có giao diện tương thích. Một số cấu hình cần bộ chấp hành hoặc gateway riêng. Khả năng điều khiển phải được xác nhận theo thiết bị và kiến trúc hệ thống thực tế.

Lắp thermostat thông minh có chắc chắn tiết kiệm điện không?

Không thể kết luận chỉ dựa trên việc lắp thiết bị. Thermostat có thể hỗ trợ kiểm soát nhiệt độ và lịch vận hành, nhưng mức tiêu thụ điện còn phụ thuộc vào hiệu suất HVAC, đặc điểm công trình và cách sử dụng. Hiệu quả thực tế cần được đánh giá dựa trên toàn bộ hệ thống.

Kết luận

Thermostat là thiết bị điều nhiệt được sử dụng trong nhiều hệ thống, từ điều hòa thông thường đến giải pháp tự động hóa cho công trình cao cấp. Để lựa chọn đúng, cần hiểu nguyên lý hoạt động, phân biệt thermostat với cảm biến nhiệt độ và xác định khả năng tương thích với hệ thống HVAC.

Trong công trình sử dụng KNX, thermostat nên được xem xét như một phần của kiến trúc điều khiển tổng thể. Việc xác định rõ nhu cầu sử dụng, phạm vi điều khiển và phương án tích hợp ngay từ giai đoạn thiết kế giúp hệ thống vận hành đồng bộ và hạn chế sai sót khi triển khai.
